VPN英文全称是“Virtual Private Network”,也就是“虚拟专用网络”。虚拟专用网络就是一种虚拟出来的企业内部专用线路、这条隧道可以对数据进行几倍加密达到安全使用互联网的目的。此项技术已被广泛使用、虚拟专用网可以帮助远程用户、公司分支机构、商业伙伴及供应商同公司的内部网建立可信的安全连接,用于经济有效地连接到商业伙伴和用户的安全外联网虚拟专用网。本文将讲述如何在windows server 2012环境中搭建VPN的方法。



实验环境:

服务器操作系统:Windows server 2012

客户机操作系统:Windows 8





PartI 安装VPN相关服务

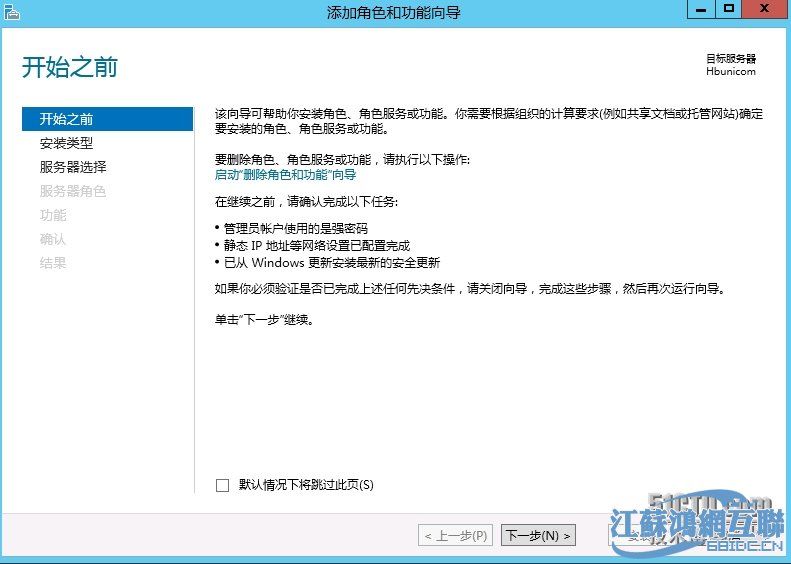

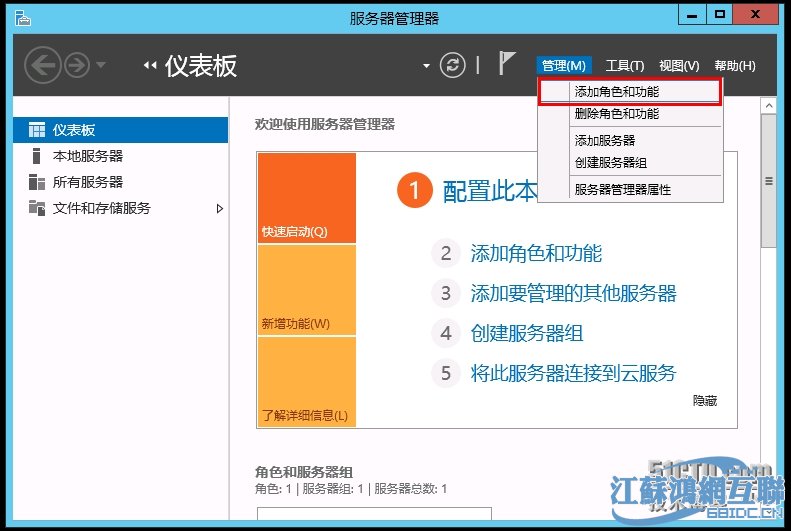

打开服务器管理器-添加角色:

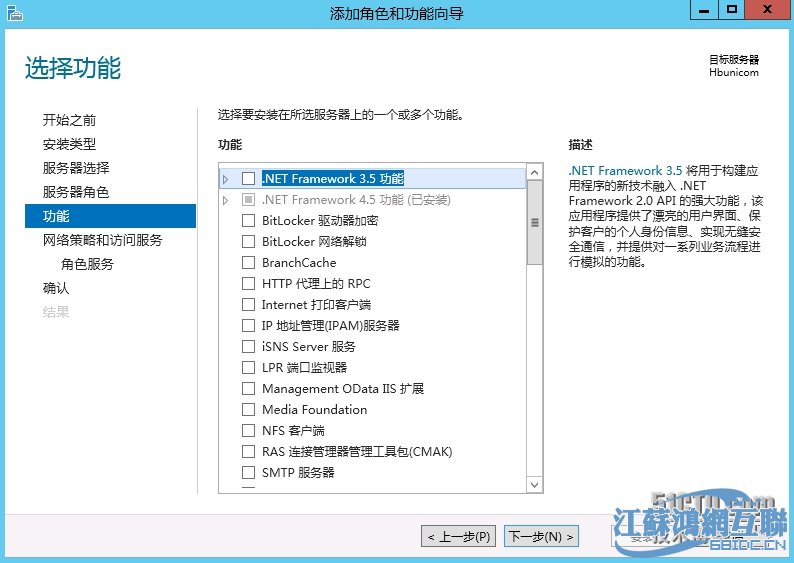

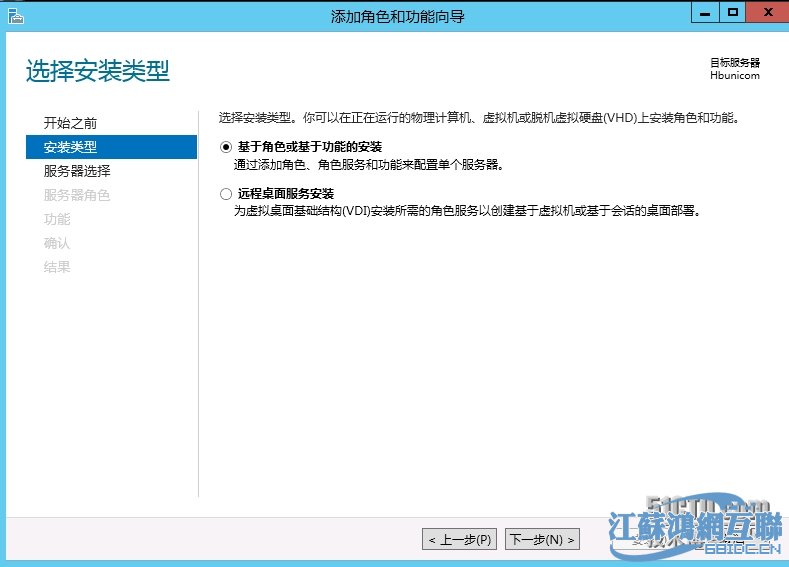

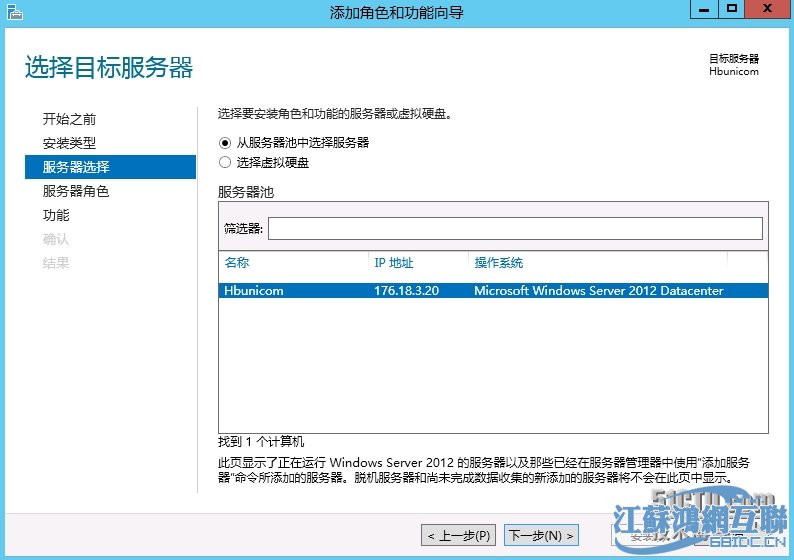

默认执行下一步:


默认执行下一步:


默认执行下一步:

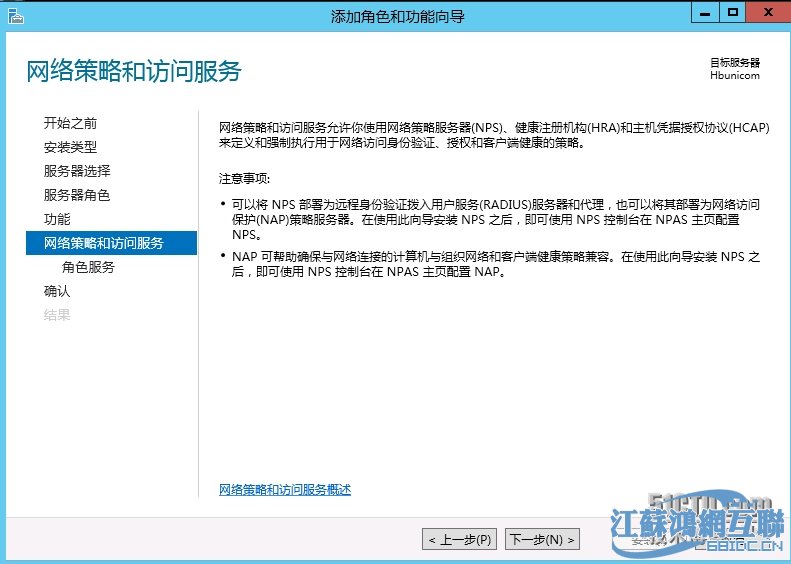

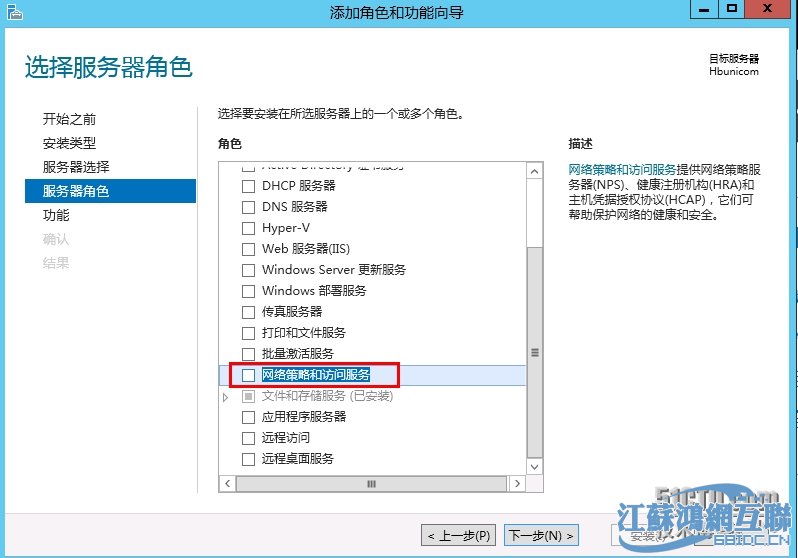

选择“网络策略和访问服务”:

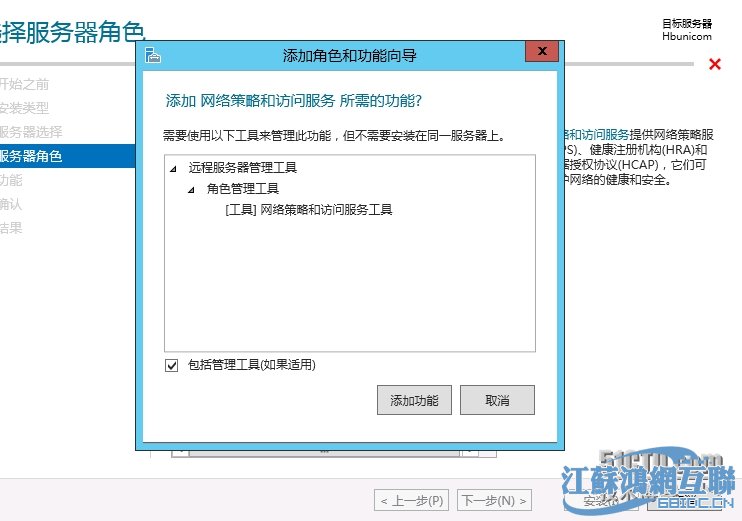

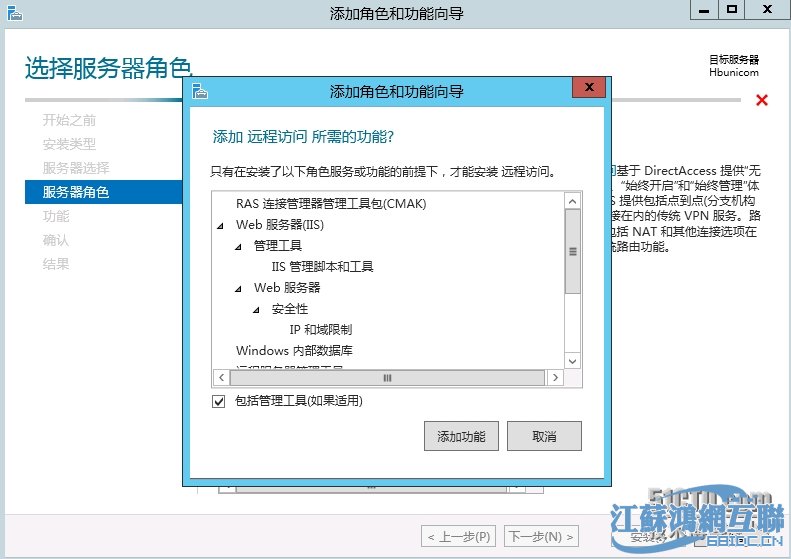

默认确定选择:


默认执行下一步:


默认执行下一步:

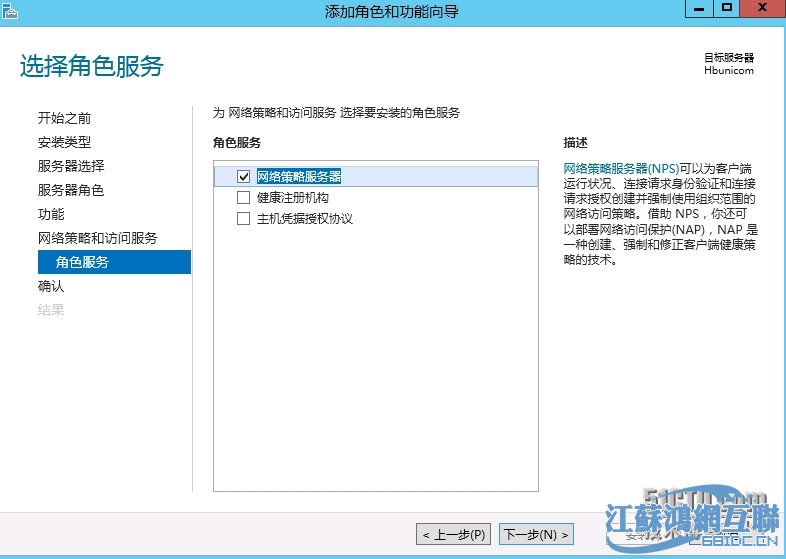

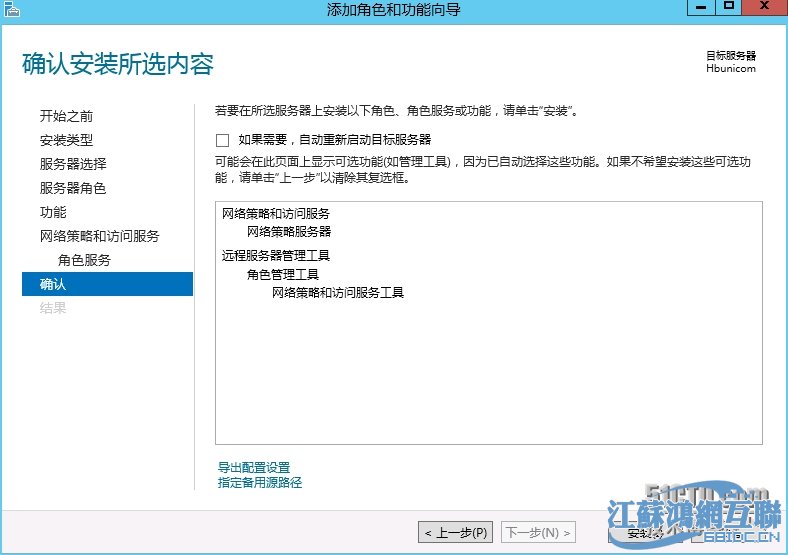

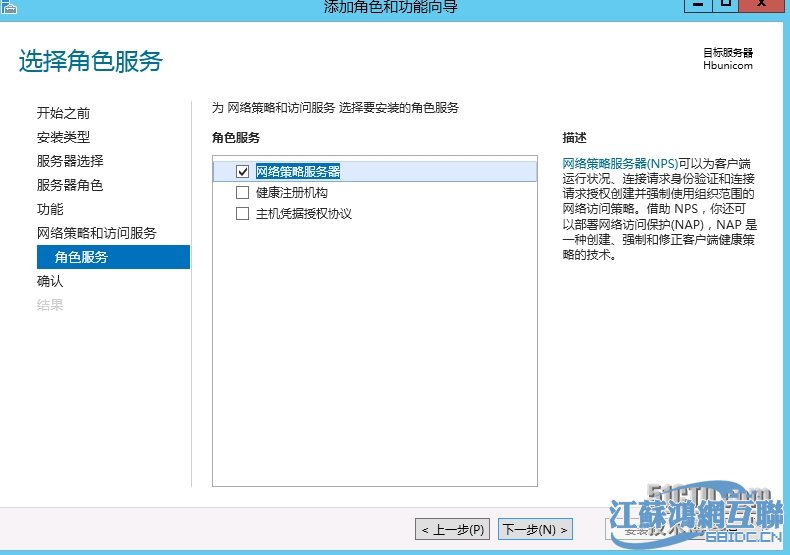

默认执行下一步,此处显示已经勾选了网络策略服务器:


默认执行下一步:


默认执行下一步:

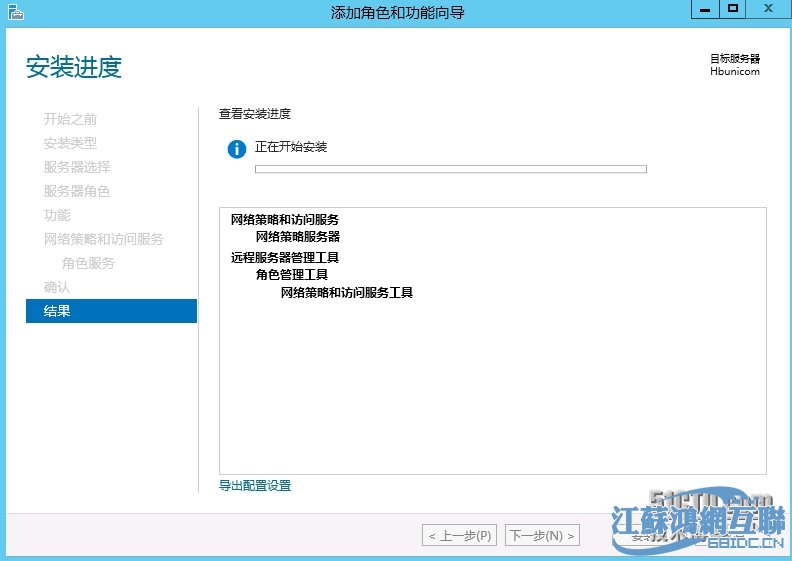

开始安装服务:

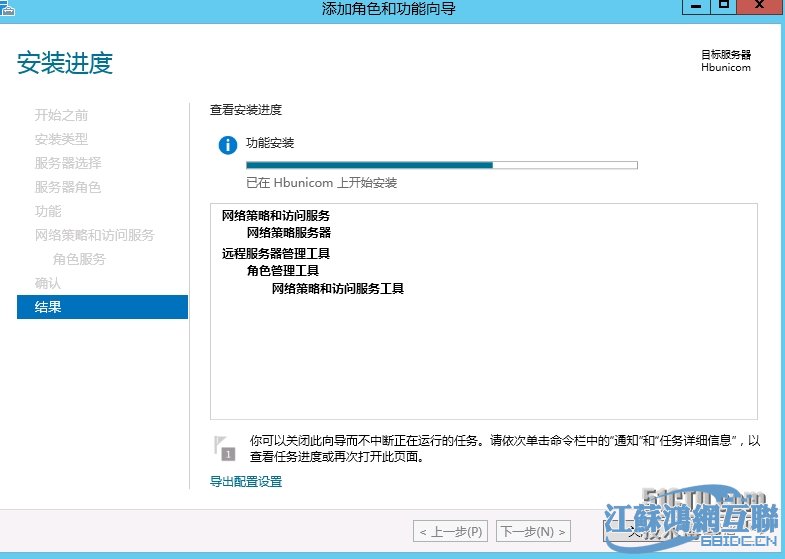

安装执行中:

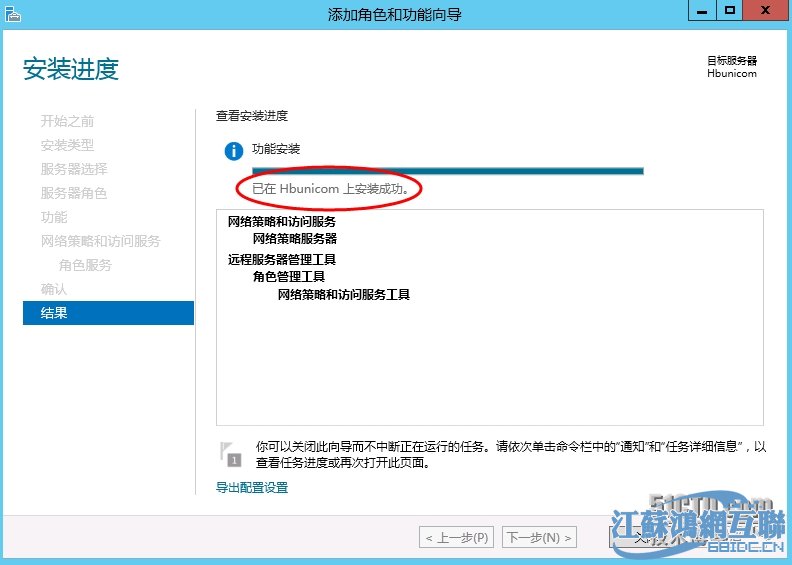

安装完成。

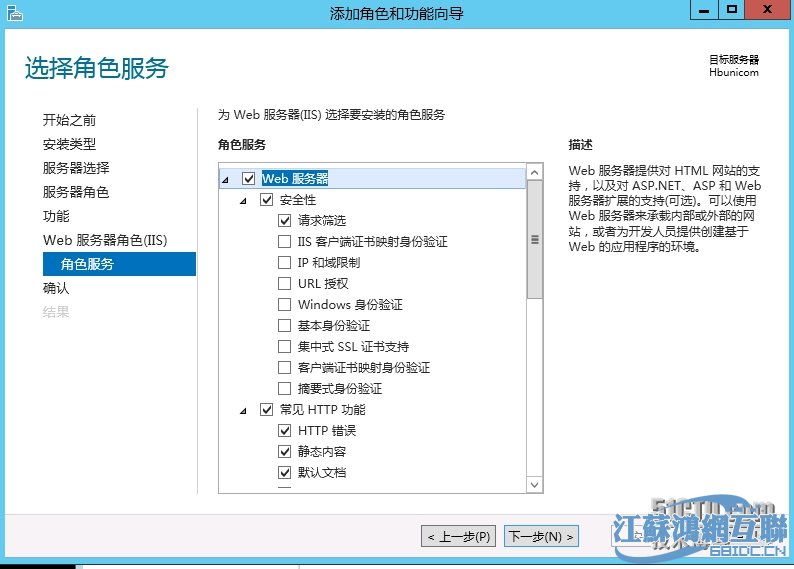

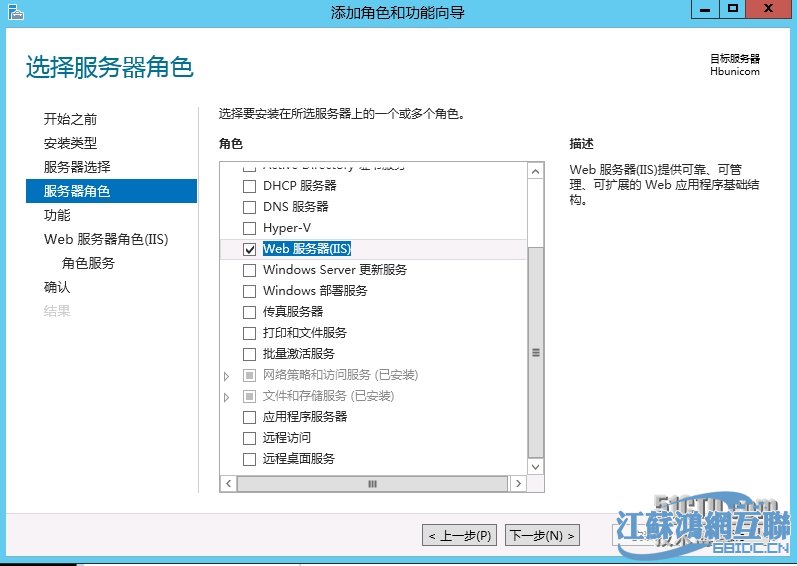

按照同样的方法安装“web服务器(IIS)”,该组件属于必选。


默认执行下一步:


默认执行下一步:

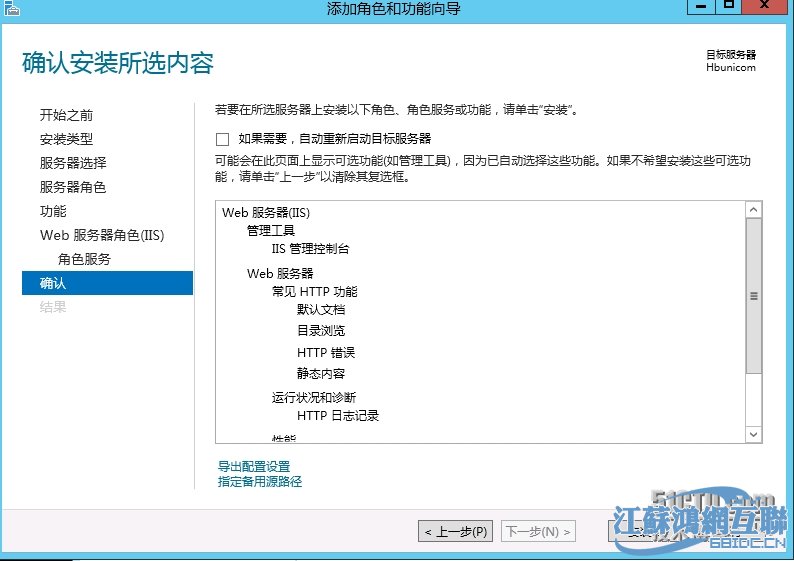

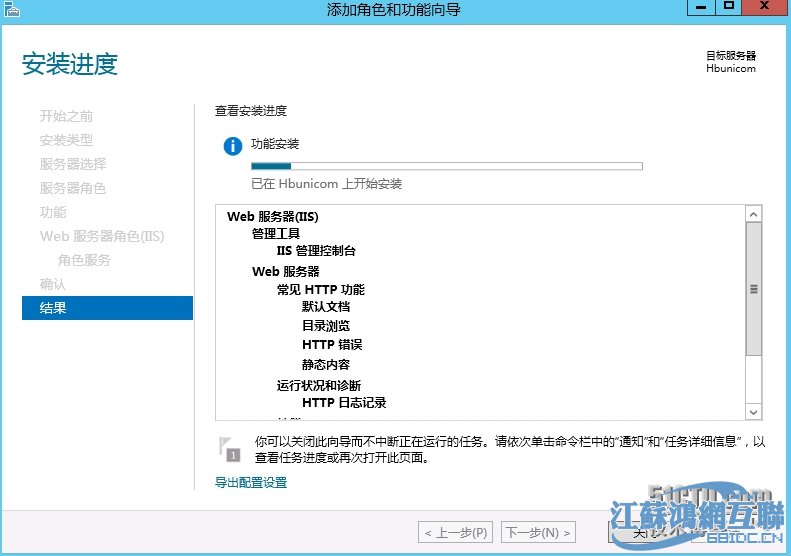

开始安装WEB服务:

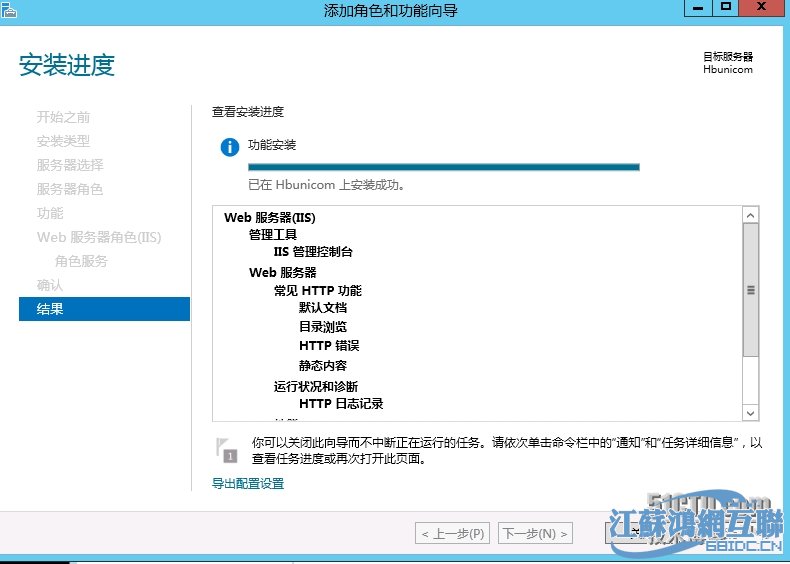

安装完成:

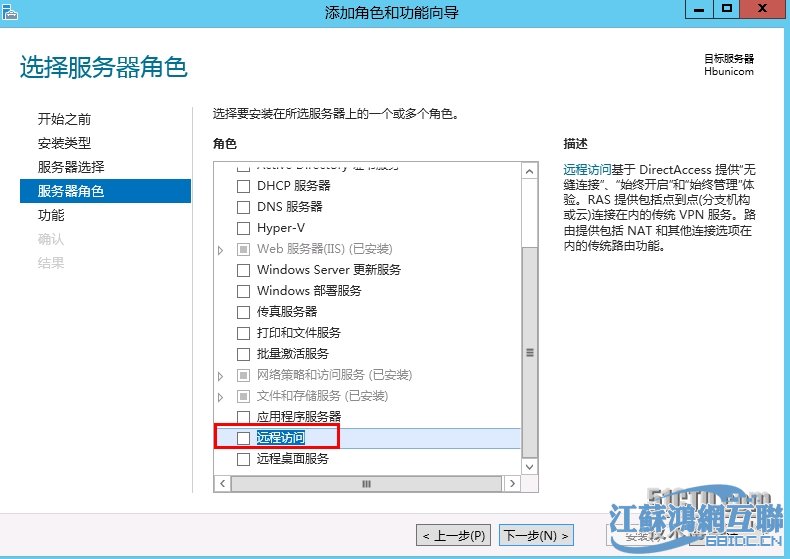

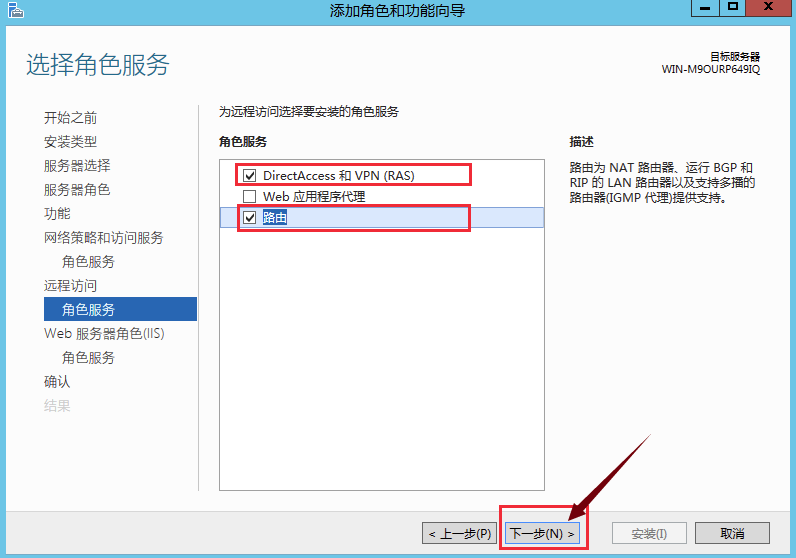

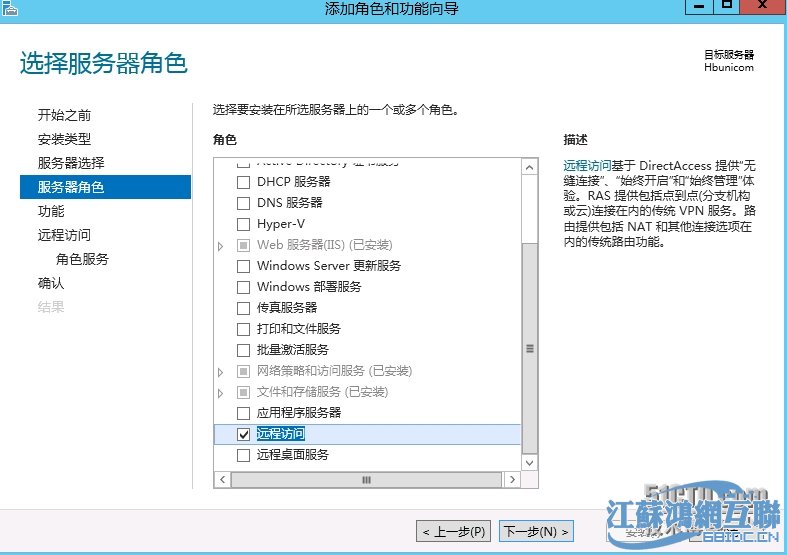

安装“远程服务”,,方法同上:

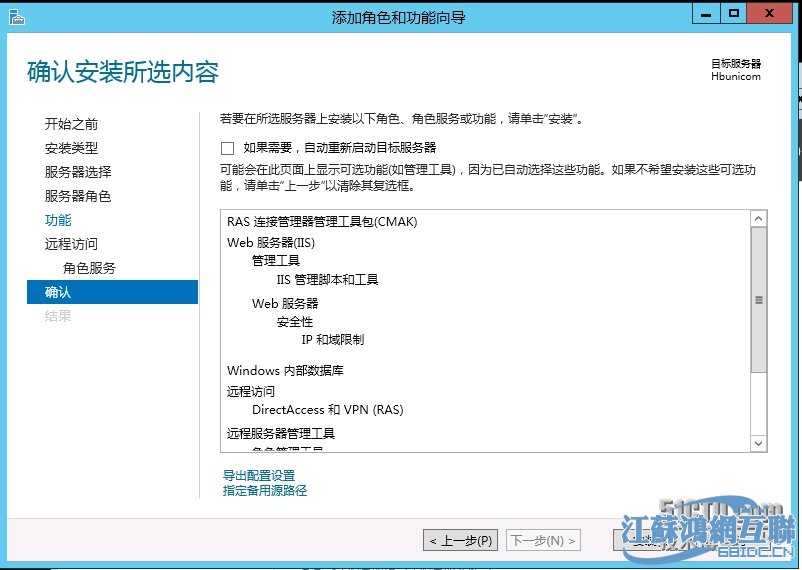

确认安装:


默认执行下一步:


默认执行下一步:

默认执行下一步:


此服务安装完毕后会提示重启系统。重启后执行后续操作,请见第二部分。

PartII 配置路由和远程访问服务



本部分主要介绍如何安装和配置路由及远程访问服务的方法,请参考以下操作步骤:

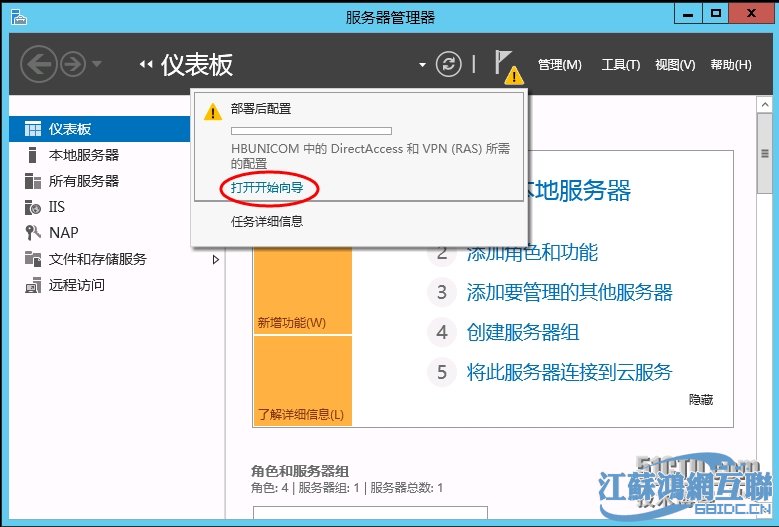

(续上)前面提到重新启动操作系统,重启后服务器管理器面板中有告警提示,点击打开,选择“打开开始向导”:

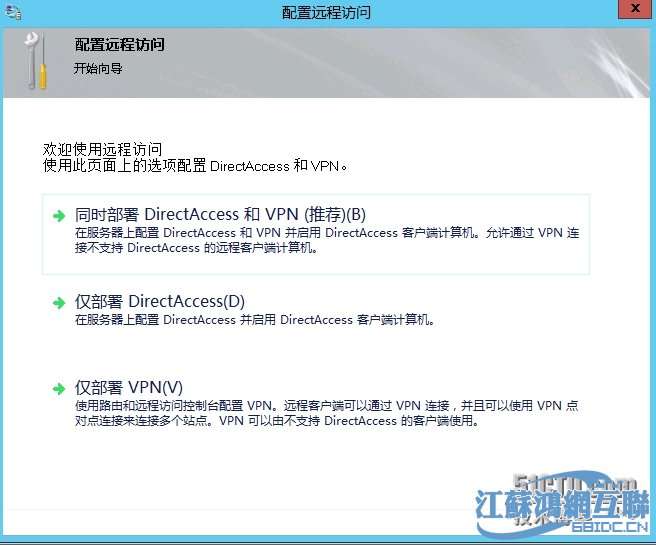

选择配置远程访问的类型:

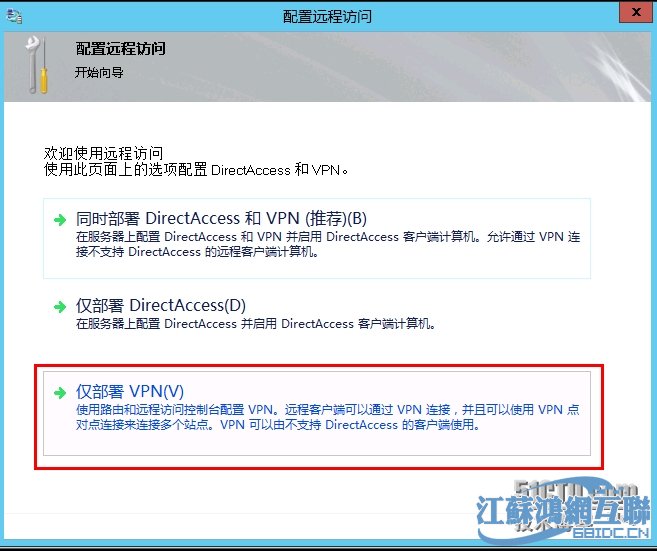

选择“仅部署VPN”选项:

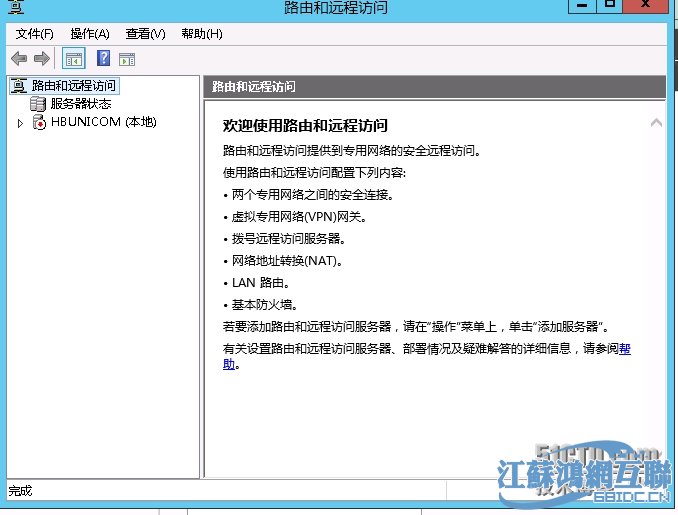

打开路由和远程访问控制台,,由于还未配置,所以是红色状态:

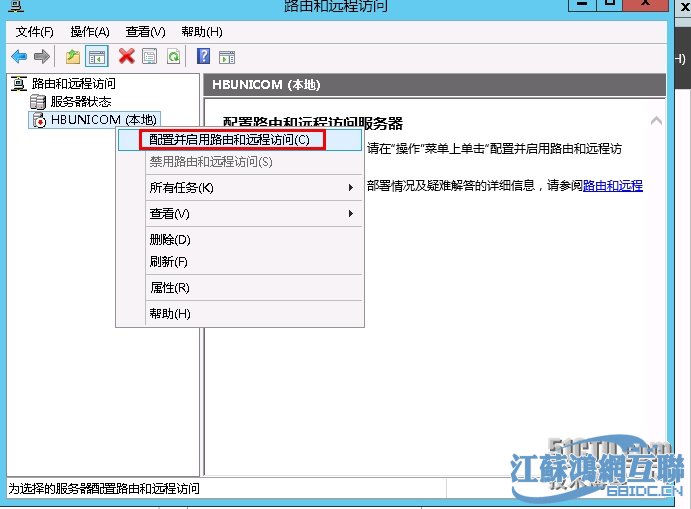

右键,选择“配置并启用路由和远程访问”:

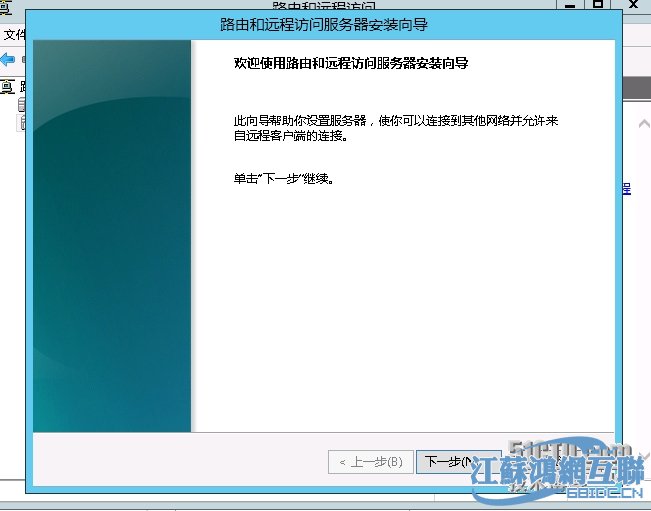

默认执行“下一步”:

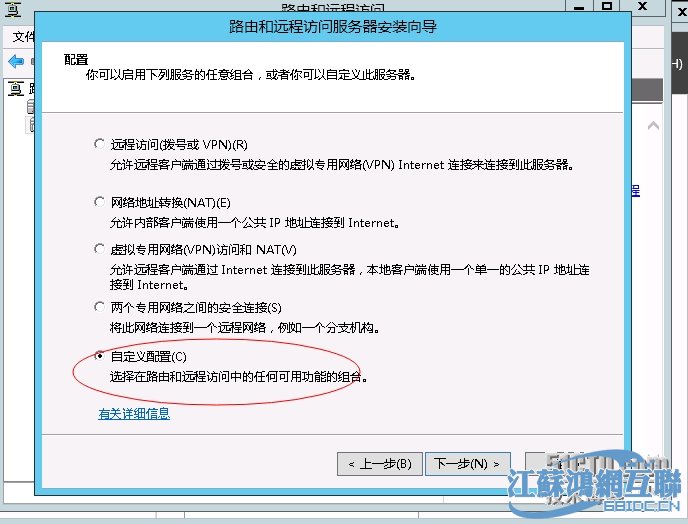

选择“自定义”:

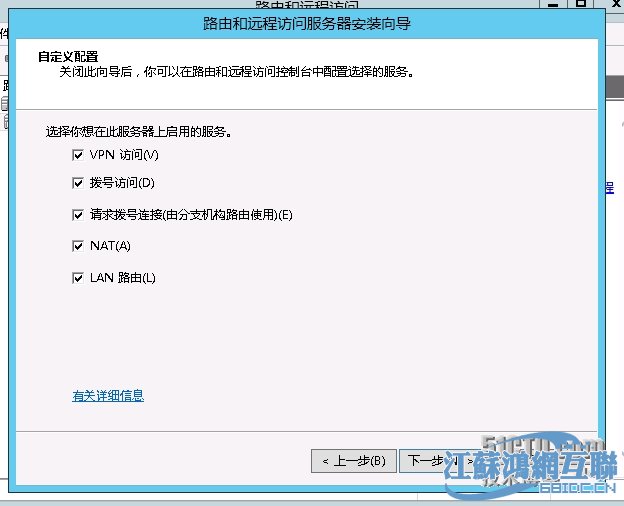

勾选所有选项:


默认执行“下一步”:

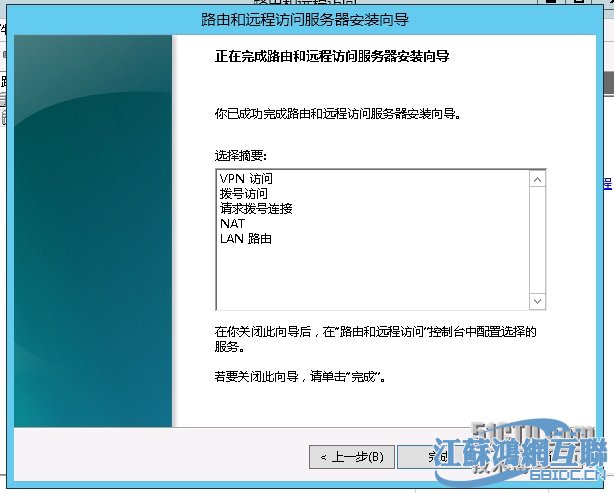

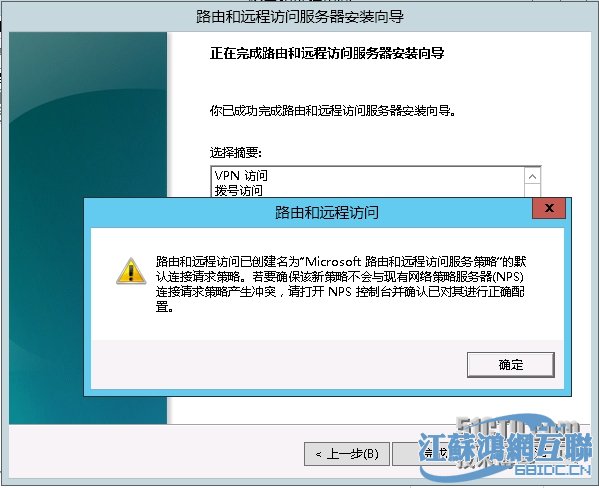

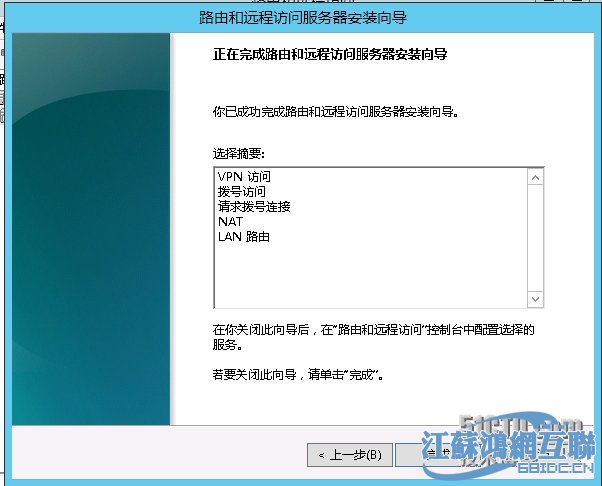

配置完成:

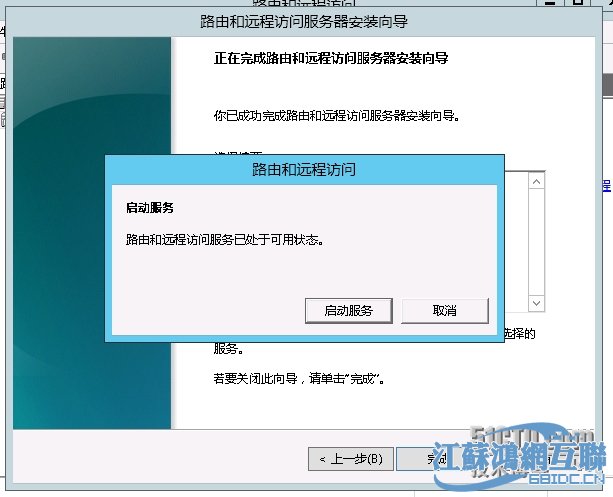

启动“路由和远程访问服务”:

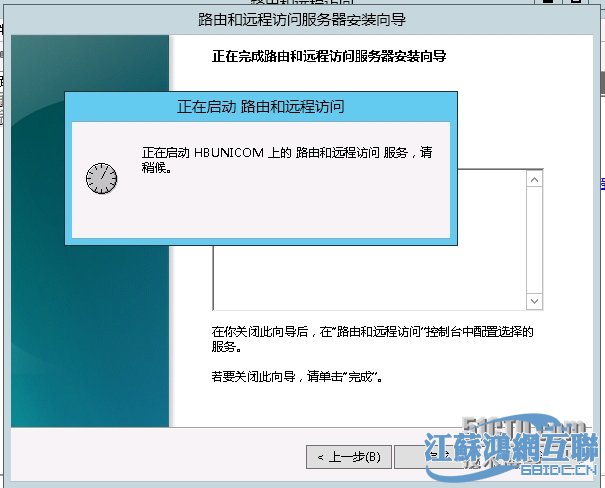

启动中:


启动完成:

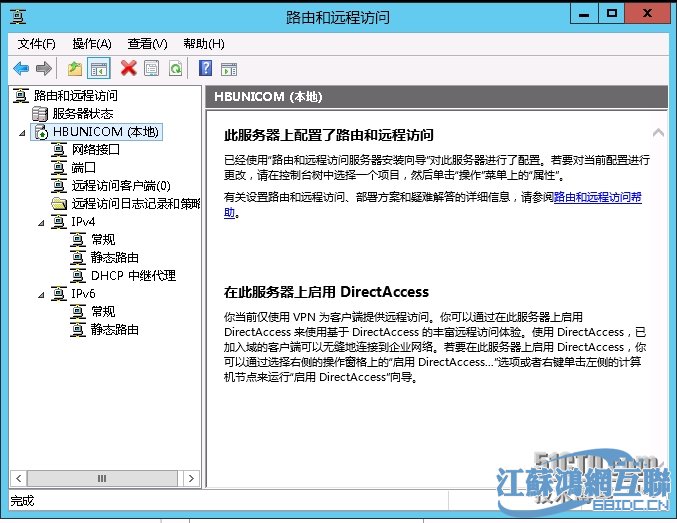

服务已经启动,相关菜单项展开,如下图:


Part III 配置VPN访问账户

本部分主要介绍如何配置VNP相关服务以及配置VPN访问账户的方法,具体如下:

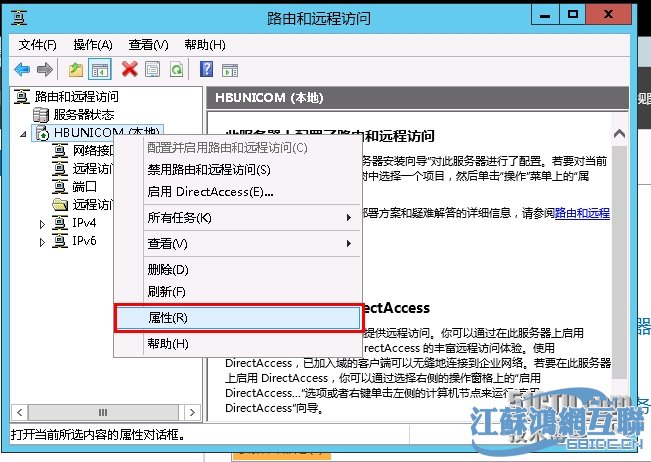

选择路由和远程访问服务器,右键,选择“属性”:

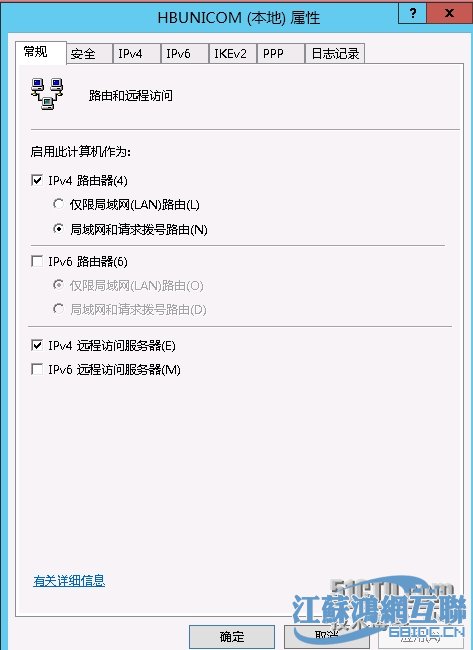

勾选IPV4路由器配置,并允许IPV4远程访问服务器

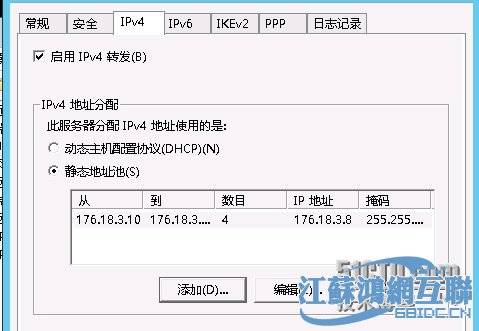

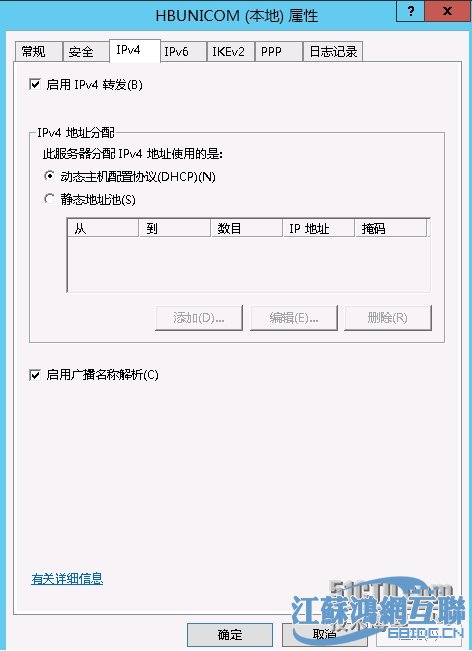

切换到“IPV4”选项卡,选择静态IP地址池方式;您也可以选择DHCP方式:

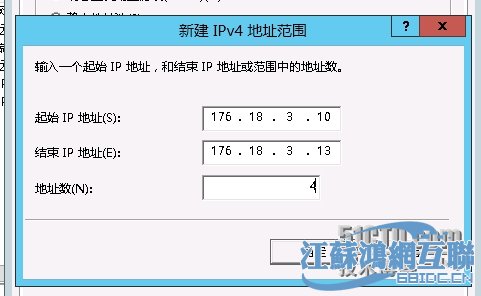

输入IP地址的起始范围:


输入完毕:

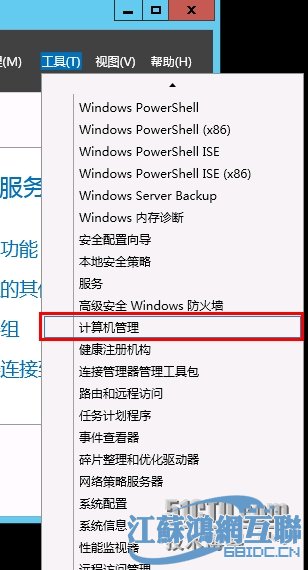

下面进行添加VPN访问账户的操作,打开服务器管理器,选择工具中的“计算机管理”:

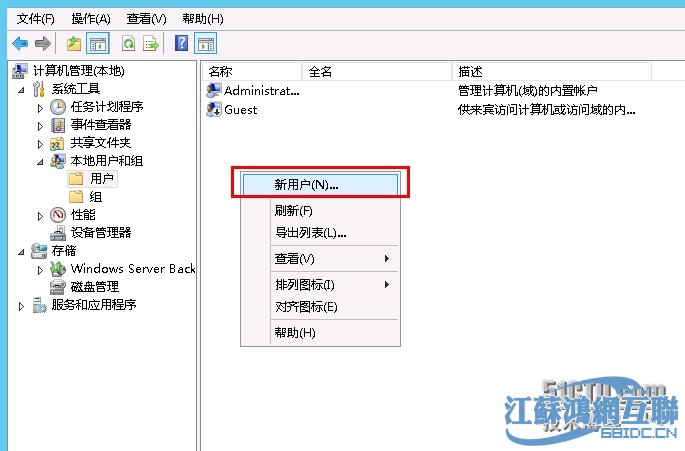

选择用户;右键选择“新用户……”:

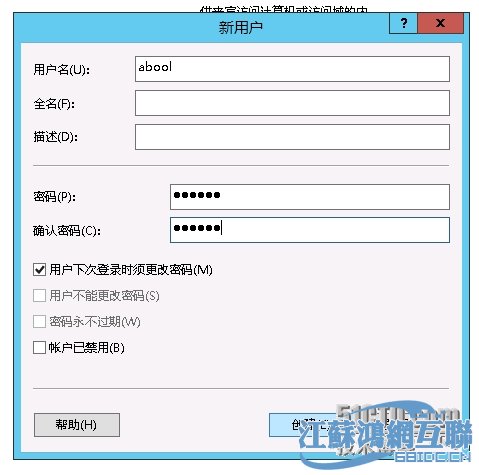

输入用户名和密码:

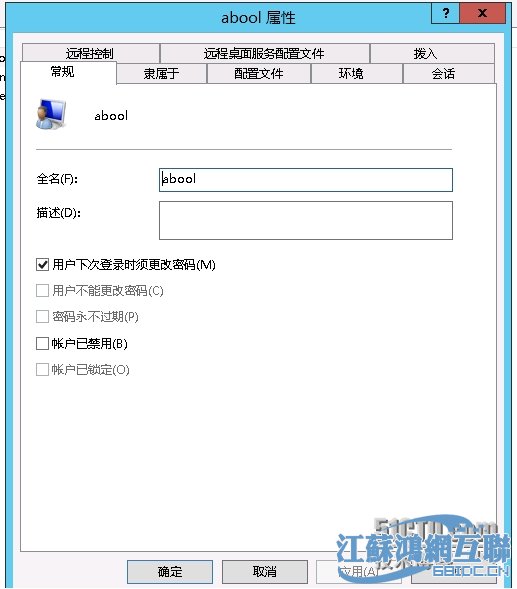

勾选用户下次登录失败更改密码,也可以不勾选:

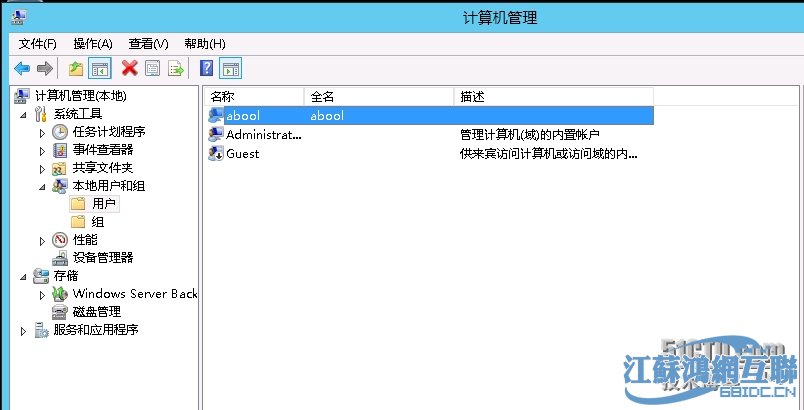

选择刚添加的用户:


右键属性:

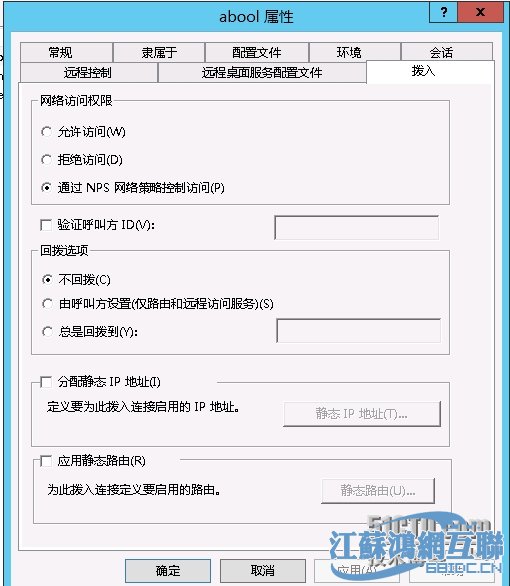

切换到“拨入”选项卡:

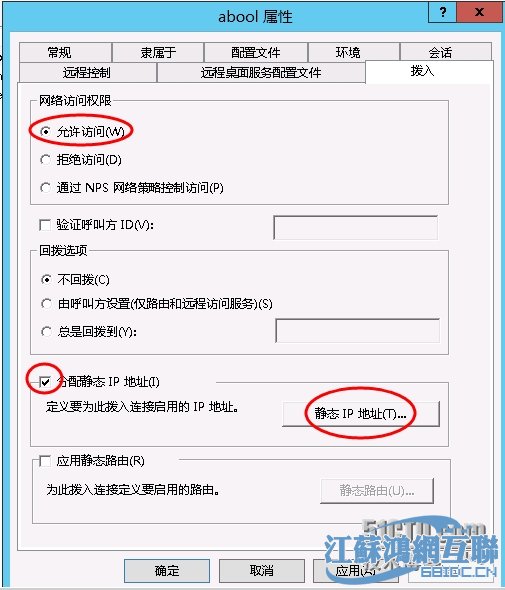

勾选允许访问,在静态IP里面填写远程访问WAN地址:


确定,访问账户配置完毕。

Part IV 客户端访问VPN测试

本部分主要介绍如何通过客户端访问VPN的方法。实验客户端操作系统为windows 8,以下是客户端配置VPN的步骤:

打开控制面板,,切换到网络和共享中心:

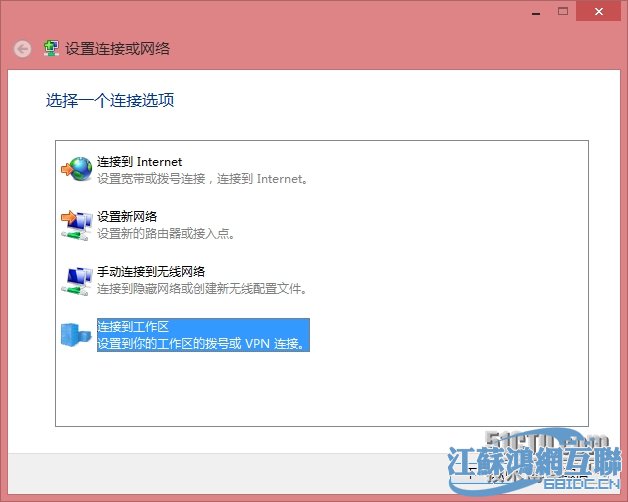

选择设置新的连接或网络,选择连接到工作区(VPN)方式:

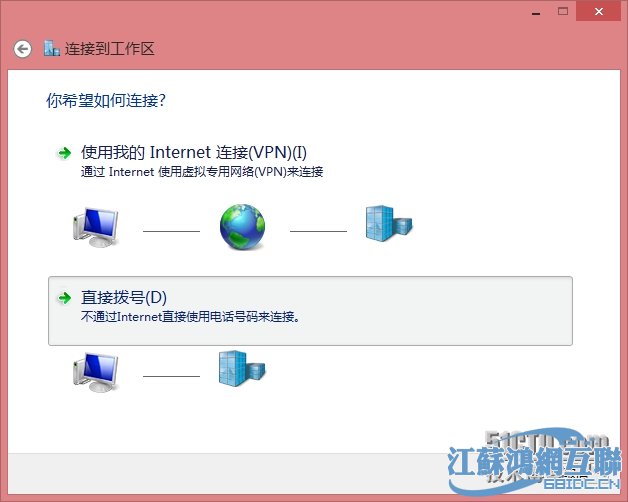

使用Internet连接(VPN)方式:

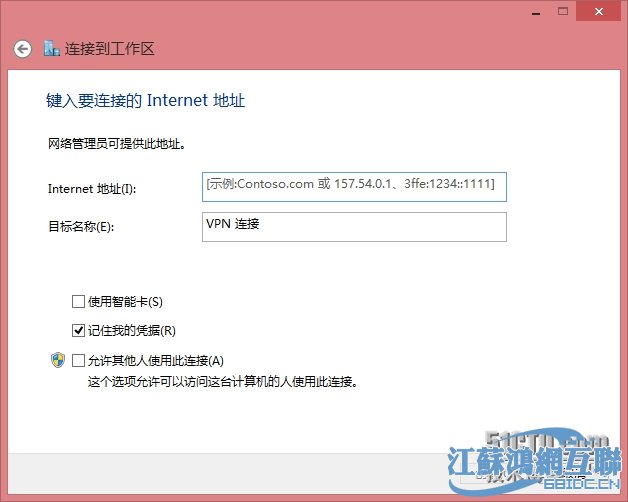

要求输入Internet的IP地址:

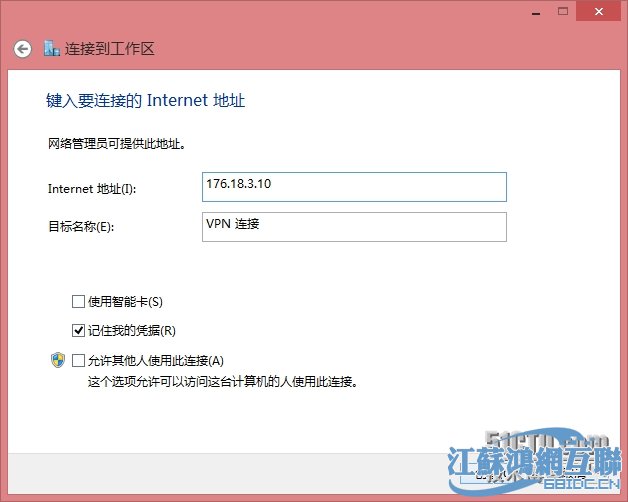

输入工作区的WAN 的 IP地址,创建连接完成:

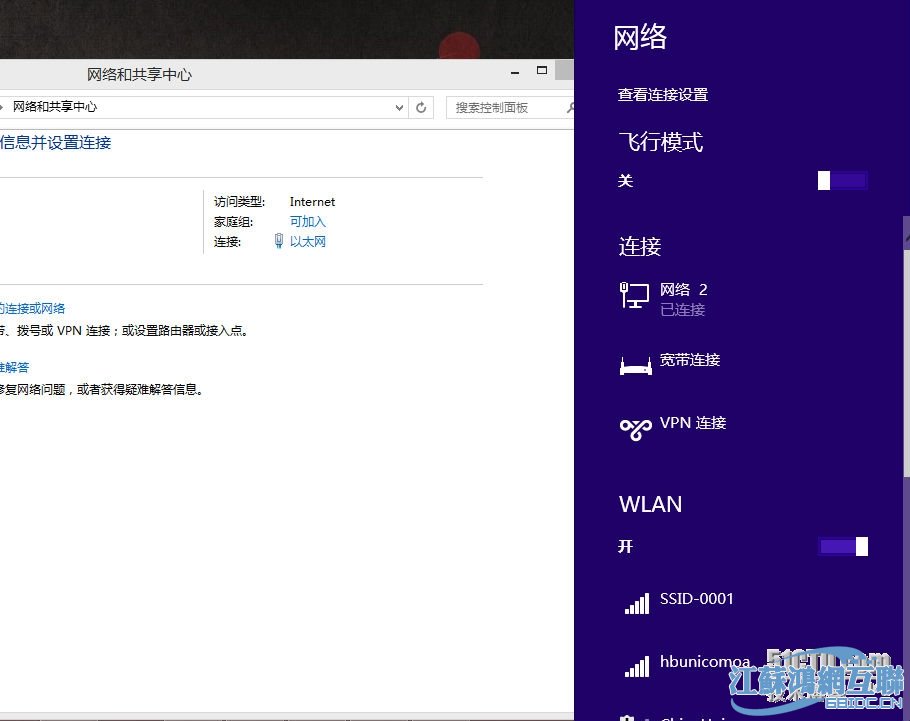

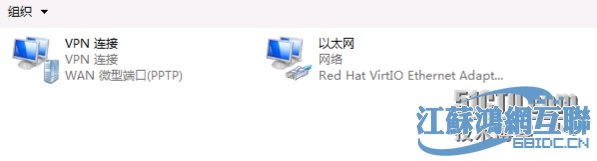

在网络中新增了一个“VPN连接”的网络类型,点击连接到该网络:

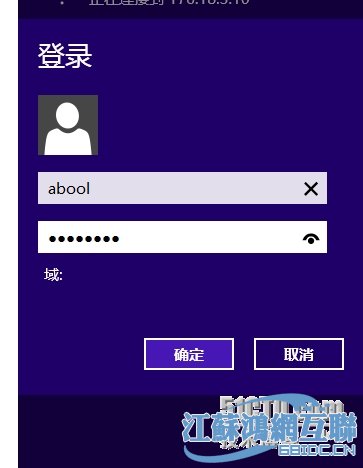

输入VPN访问账户及密码:

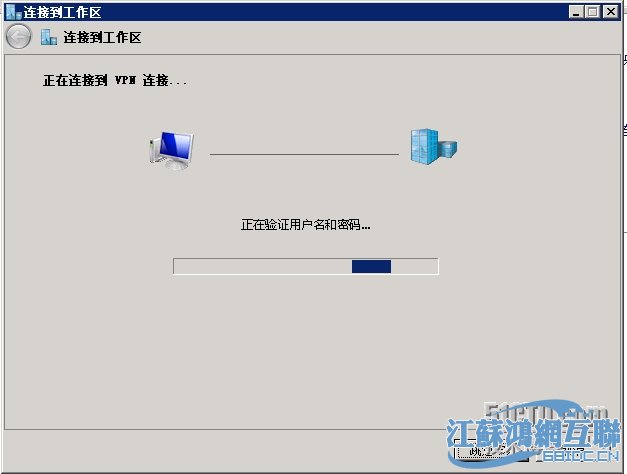

提示正在验证用户名和密码:


连接成功,显示VPN连接已经连接:

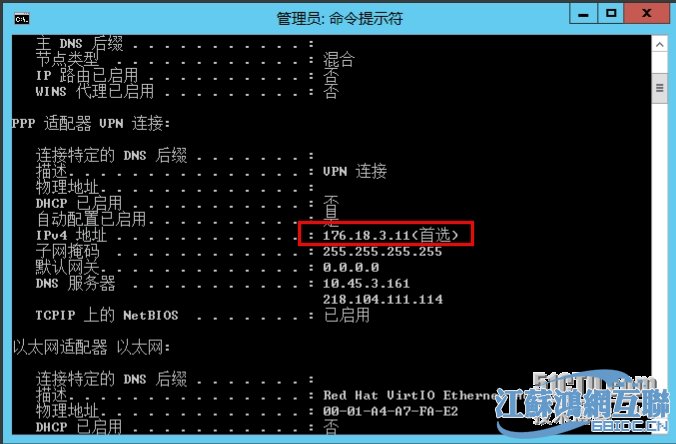

查看客户端IP地址,显示已经连接上VPN网络,并分配了一个可用的IP地址,如下图:

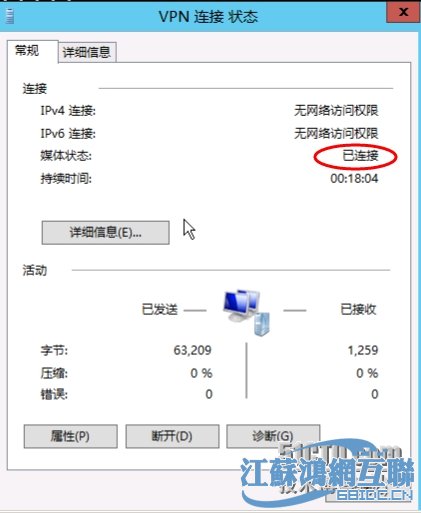

查看VPN网络的连接状态:


试验完成。
